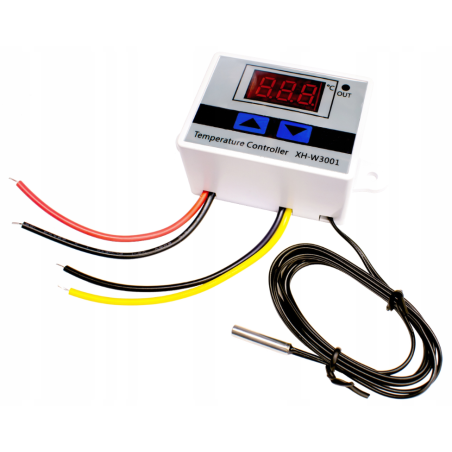

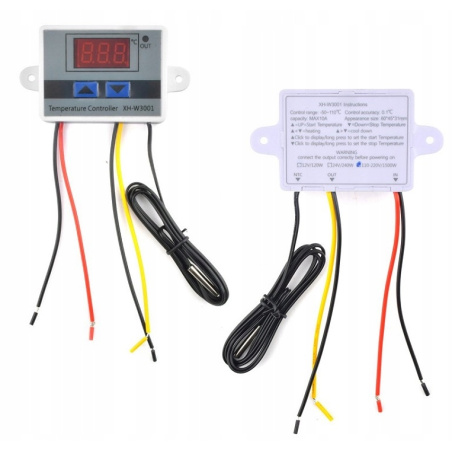

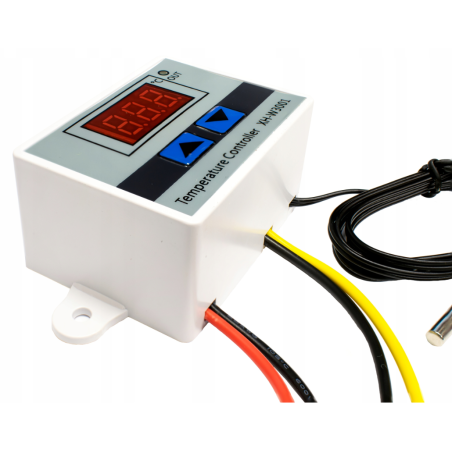

TERMOSTAT DO PIECA TM2310

Opis

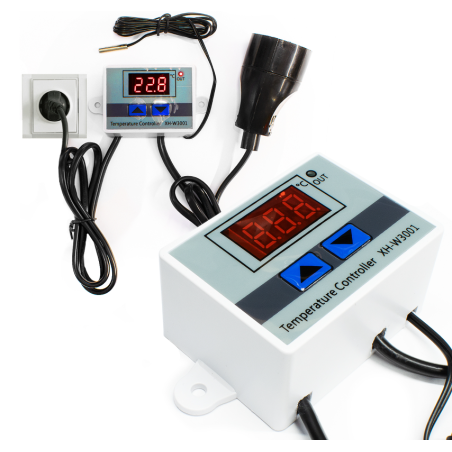

Termostat umożliwia sterowanie takimi urządzeniami jak: pompy wody, pompy CO, pompy cyrkulacyjne, grzałki, kompresory itp. Sterownik został zaprojektowany tak, by móc pracować zarówno w trybie "grzania", jak i "chłodzenia". Jego sonda jest wodoodporna, dzięki czemu urządzenie znajdzie jeszcze więcej zastosowań.

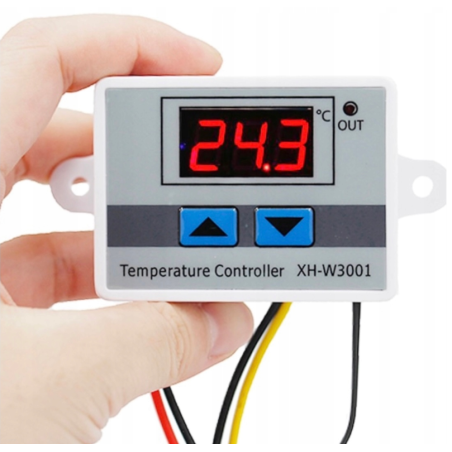

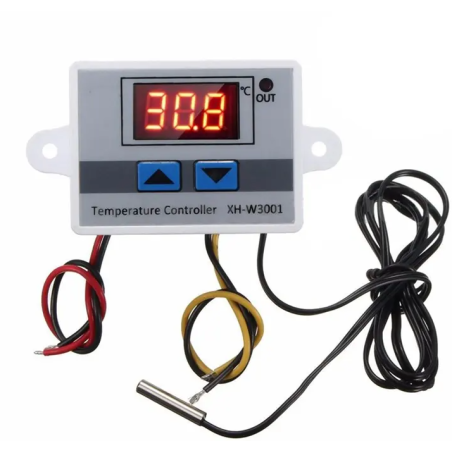

ELEMENTY URZĄDZENIA:

1. Wyświetlacz LED

2. Dioda LED sygnalizująca pracę przekaźnika

3. "STOP" strzałka w dół - ustawianie temp. wyłączania

4. "START" strzałka w górę - ustawianie temp. załączania

DANE TECHNICZNE

Zasilanie:	230V AC
Max obciążenie przekaźnika:	1500W
Pobór prądu:	30mA
Temperatura pracy termostatu:	-5°C ~ +40°C
Zakres pomiaru temp.:	od -55°C~110°C
Zakres regulacji temp.:	od -55°C ~ 110°C
Dokładność pomiaru:	0,1°C
Precyzja sterowania temperaturą:	0,1°C
Częstotliwość odświeżania:	0,5s
Wymiary urządzenia:	Wysokość: 44,5 mm Szerokość: 60 mm Głębokość: 31 mm Rozstaw otworów od mocowań: 73 mm
Długość przewodów wyprowadzonych z regulatora:	8 - 10 cm
Waga:	58 g

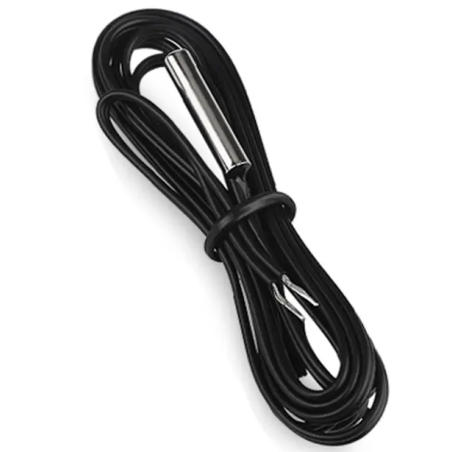

DANE TECHNICZNE SONDY

Rodzaj Sondy:	NTC10k (w wodoodpornej obudowie)
Długość Sondy z kablem:	1 metr
Średnica sondy:	5 mm
Długość sondy, końcówka metalowa:	25 mm

DANE TECHNICZNE WYŚWIETLACZA

Rodzaj wyświetlacza:	LED
Kolor wyświetlacza:	Czerwony
Rozmiar wyświetlacza:	1,9 cali (3 cyfry)

Jak korzystać z urządzenia?

Ustawianie temperatury włączającej urządzenie podłączone pod sterownik (start):

Wciśnij i puść przycisk ▲, a ukaże się temperatura włączająca. Następnie trzymaj przez 3 sekundy przycisk ▲, aby uruchomić tryb edycji temperatury. Podczas trybu edycji możemy ustawić żądaną temperaturę za pomocą przycisków ▲ i ▼. Po ustawieniu temperatury nie dotykaj przycisków przez 3 sekundy, aby ustawiona temperatura została zapamiętana.

Ustawienie temperatury wyłączającej urządzenie podłączonego pod sterownik (stop):

Wciśnij i puść przycisk ▼, a ukaże się temperatura włączająca. Następnie trzymaj przez 3 sekundy przycisk ▼, aby uruchomić tryb edycji temperatury. Podczas trybu edycji możemy ustawić żądaną temperaturę za pomocą przycisków ▲ i ▼. Po ustawieniu temperatury nie dotykaj przycisków przez 3 sekundy, aby ustawiona temperatura została zapamiętana.

Kalibracja odczytu temperatury:

Urządzenie posiada możliwość kalibracji pomiaru temperatury w zakresie od -10 do +10°C. Aby wejść w opcję kalibracji, przytrzymaj przycisk ▲ przez 3 sekundy, aż ukaże się wartość korekty odczytu. Podczas edycji ekran nie miga. Ustaw wartość korekty za pomocą przycisków ▲ i ▼, następnie nie dotykaj przycisków przez 3 sekundy, aby ustawiona korekta została zapamiętana.

Aby sprawdzić ustawioną temperaturę załączania (start) lub temperaturę docelową (stop) należy raz przycisnąć przycisk ▲ lub ▼.

Temperatura załączania ▲START niższa niż temperatura wyłączania ▼STOP - TRYB OGRZEWANIA

Temperatura załączania ▲START wyższa niż temperatura wyłączania ▼STOP - TRYB CHŁODZENIA.

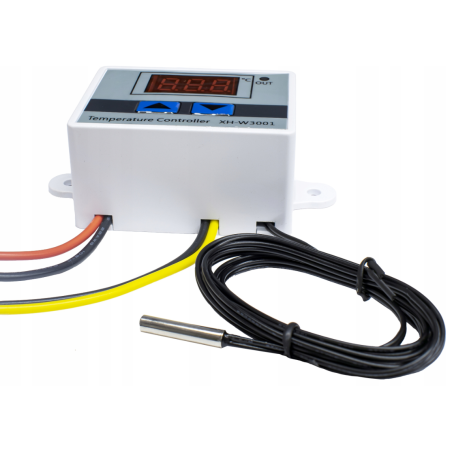

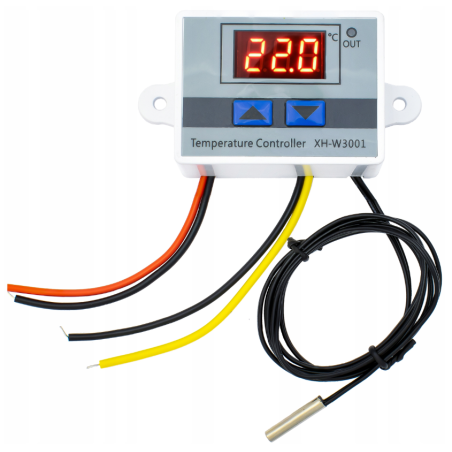

Zestaw zawiera:

• regulator temperatury,
• sondę ( czujnik temperatury)
• oraz przewody do podłączenia.
