NAJWAŻNIEJSZE FUNKCJE:

• miernik uziemień z przejrzystym i dużym wyświetlaczem LCD

• pomiar rezystancji uziemienia ziemi (gleby):

• prosty pomiar 2 przewodowy

• precyzyjny pomiar 3 przewodowy

• pomiar potencjału ziemi

• pomiar spadku napięcia w uziomie

• wskazanie przekroczenia zakresu pomiarowego

• wskaźnik stanu baterii

• ergonomiczny kształt ułatwiający pomiary i transport

• praktyczny pokrowiec ochronny

• solidna obudowa

PARAMETRY TECHNICZNE

TESTER IZOLACJI OBWODÓW

ZAKRES POMIARÓW

100V	0.0~1.5GΩ
250V	0.0~5.5GΩ
500V	0.0~5.5GΩ
1000V	0.0~5.5GΩ

NAPIĘCIE OTWARTEGO OBWODU

100V	DC 100V / +20%, -0%
250V	DC 250V / +20%, -0%
500V	DC 500V / +20%, -0%
1000V	DC 1000V / +20%, -0%

PRĄD ZNAMIENIOWY

100V	0.5MΩ ładujący / 0.5mA~0.55mA
200V	0.5MΩ ładujący / 1mA~1.2mA
500V	2.5MΩ ładujący / 1mA~1.2mA
1000V	2.5MΩ ładujący / 1mA~1.2mA

Prąd zwarcia	około 2.0mA
Dokładność	±5% rdg ±3%dgt

TESTER NAPIĘCIA

30 - 600V (Rozdzielczość 1V)

SKALA POMIARÓW

DV	±30 - ± 600V
AV	±30 - 600V (50/60Hz)

ROZDZIELCZOŚĆ

DV	1V
AV	1V

DOKŁADNOŚĆ

DV	±5% rdg ±3%dgt
AV	±5% rdg ±3%dgt

POZOSTAŁE PARAMETRY URZĄDZENIA

Częstotliwość próbkowania	0.5~ 10 razy/sec
Maksymalna wysokość	Mniej niż 2000m
Warunki użytkowania	Temperatura 0~40C, wilgotność <= 85%
Warunki przechowywania	Temperatura -20~ 60C, wilgotność <= 90%
Opór napięcia	AC8320 (50/60Hz) / 5 sekund
Rezystancja izolacji	1000 m lub więcej / DC 1000V
Zasilanie	DC12V (8 x bateria 1.5V LR14)
Czas pracy na baterii	około 15 godzin
Wymiary	153 x 96 x 220 mm
Waga	1032 g

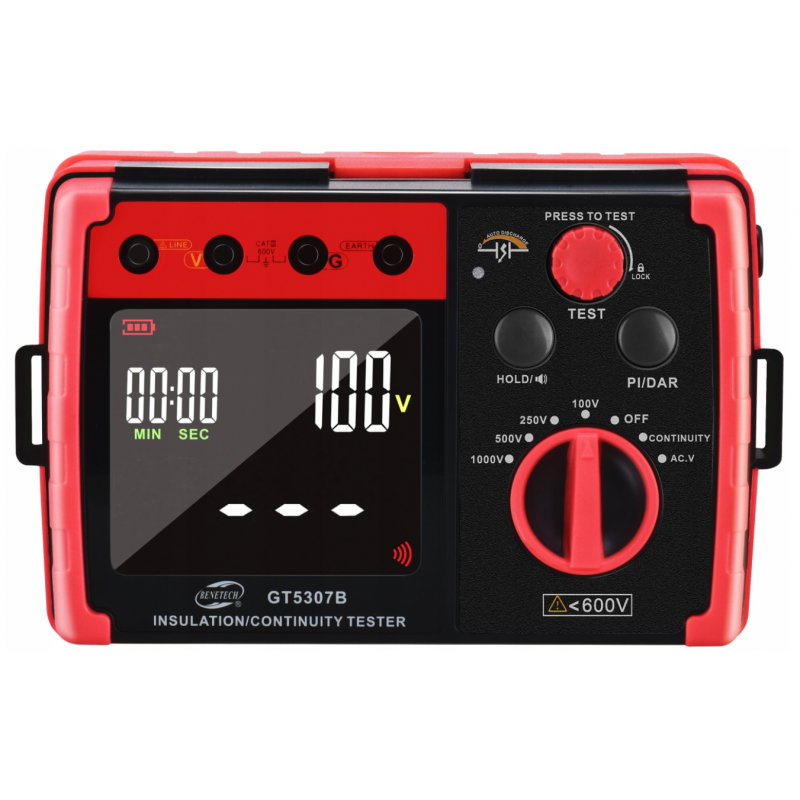

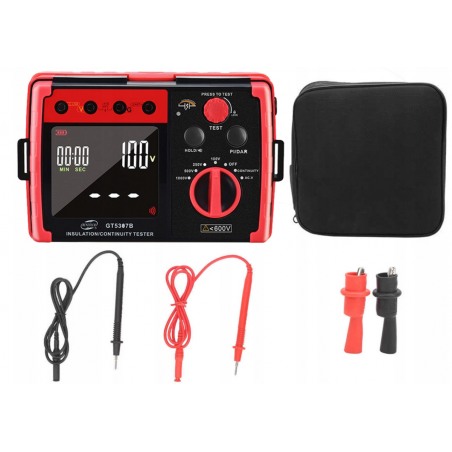

OPIS ELEMENTÓW URZĄDZENIA I AKCESORIÓW:

1. Wyświetlacz LCD.

2. Przycisk regulatora czasowego.

3. Przycisk podświetlania.

4. Przycisk testu.

5. Przyciski ustawiania czasu.

6. Przełącznik funkcji.

7. Gniazdo czerwonego przewodu testowego wysokich napięć.

8. Gniazdo zielonego przewodu ochronnego.

9. Gniazdo czarnego przewodu testowego.

10. Wejście interfejsu DC (12V/1A)

11. Czarny przewód testowy wraz z zaciskiem krokodylkowym.

12. Zielony przewód ochronny wraz z zaciskiem krokodylkowym.

13. Czerwony wysokonapięciowy przewód testowy wraz z zaciskiem krokodylkowym.

14. Śrubokręt.

OPIS ELEMENTÓW WYŚWIETLACZA:

1. Symbol baterii.

2. Symbol odliczania czasu.

3. Licznik czasu.

4. Minuta.

5. Sekunda.

6. Czasomierz 1

7. Odczyt napięcia/ oporu izolacji.

8. Jednostka oporu.

9. Jednostka napięcia

10. Sekcja odczytu napięcia.

11. Ostrzeżenie wysokiego napięcia.

12. Prąd zmienny.

13. Symbol minus.

14. Prąd stały.
