ZASTOSOWANIE:

W energetyce,

Produkcji,

Hutnictwie,

Przemyśle chemicznym,

Obsłudze instalacji elektrycznych w domu

Tester rezystancji izolacji:

Napięcie znamionowe: 250V / 500V / 1000V

Dokładność: ±10%

Zakres testowy

250V

R=250kΩ 1mA

Rezystancja izolacji: 1MΩ~200MΩ

Dokładność: ±10%

500V

R=500kΩ 1mA

Rezystancja izolacji: 1MΩ~200MΩ

Dokładność: ±10%

1000V

R=1MΩ

Rezystancja izolacji: 1MΩ~2000MΩ

Dokładność: ±10%

SPECYFIKACJA TECHNICZNA

Producent: Benetech

Typ: Miernik rezystancji izolacjI

Wyświetlacz: ekran LCD, 3,5-cyfrowy (max. odczyt "1999")

Prąd zwarcia: <1.8mA

Mediana oporu: 250/500V: 100MΩ

Odporność: Ω~2KΩ, <50Ω nastąpi dźwięk alarmowy

Prąd testowy: 1mA

Dokładność: +(0.8%±6)

Pomiar napięcia stałego: 0V~1000V; Dokładność +(0.5% ±6)

Pomiar napięcia przemiennego: 0V~750V; Dokładnośc +(1% ±6)

Wskaźnik przeciążenia: po przekroczeniu górnego zakresu, pierwsza cyfra wyświetli "1"

Czas próbkowania: 3 razy / s

Dopuszczalna wysokość: ≤ 2000m

Dodatkowy temperaturowy współczynnik rezystancji: 0,15 określona dokładność / °C(<18°C lub > 28°C)

Warunki użytkowania: temperatura: -15 ~ 55°C wilgotność: < 75%RH

Warunki przechowywania: temperatura: -40 ~ 60°C wilgotność: < 90%RH

Ochrona przed przeciążeniem: 100mA / 60V (resetowalny bezpiecznik)

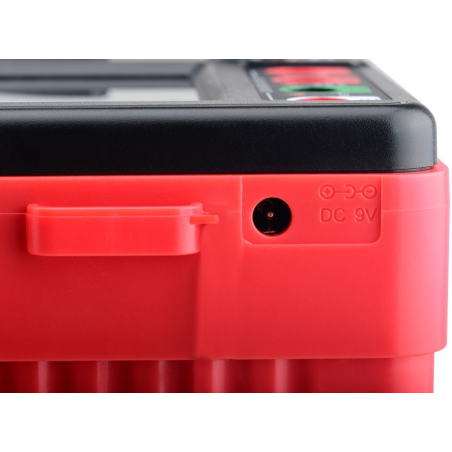

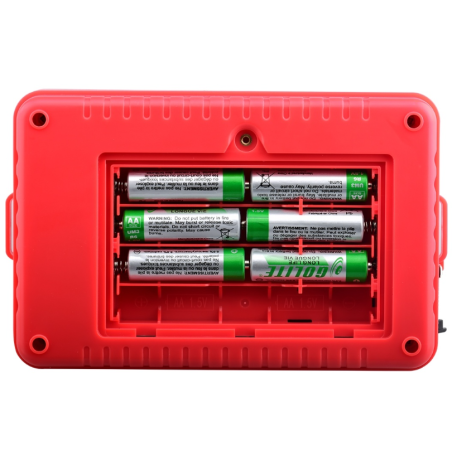

Zasilanie: 6x bateria AA 1,5V lub zewnętrzny zasilacz 9V DC

Pobór prądu: pobór mocy bez obciażenia < 300mW podczas prowadzenia testu

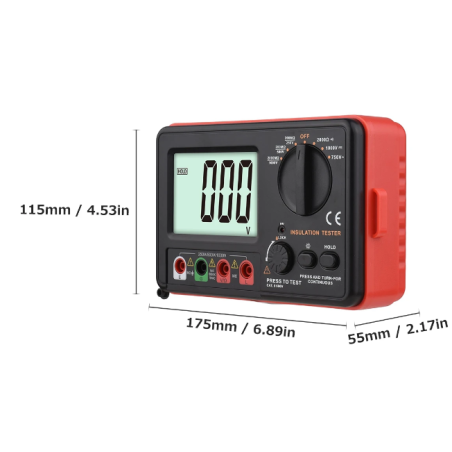

Wymiary: 176 x 110 x 77 mm

Waga: 580g (wliczając baterie)

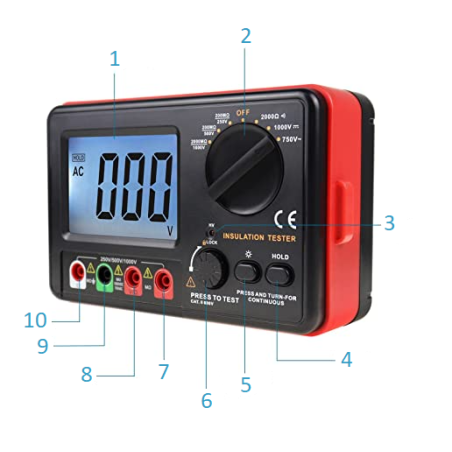

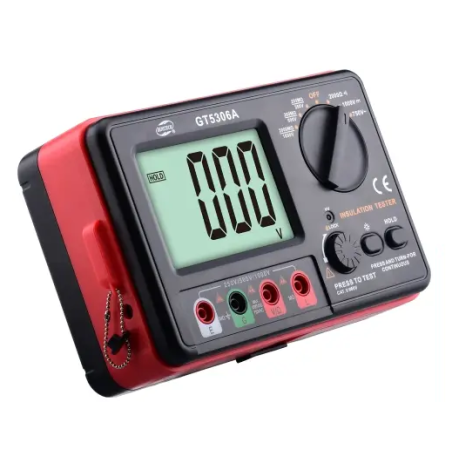

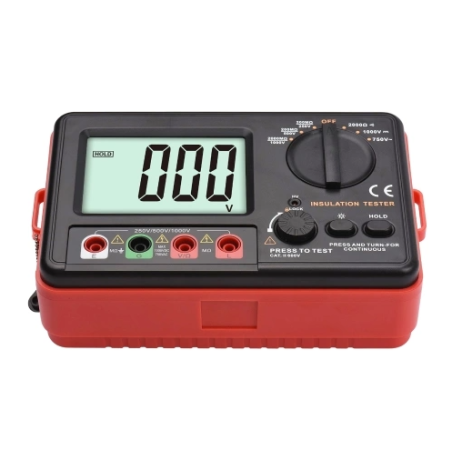

ELEMENTY OBUDOWY:

1. Wyświetlacz LCD

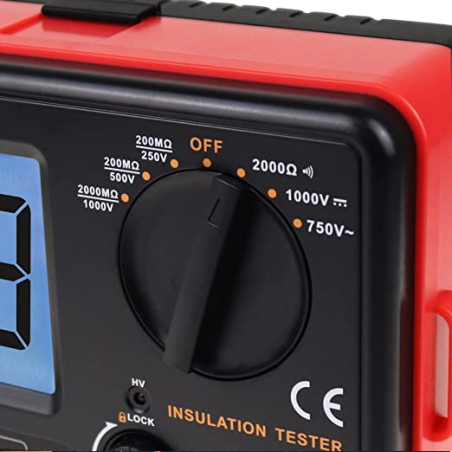

2. Przełącznik zasilania/funkcji

3. Wskaźnik wysokiego napięcia (LED)

4. Przycisk HOLD - podtrzymanie wyników odczytu

5. Przycisk podświetlania ekranu

6. Przycisk TEST

7. Port L

8. Port V/Ω

9. Port G

10. Port E

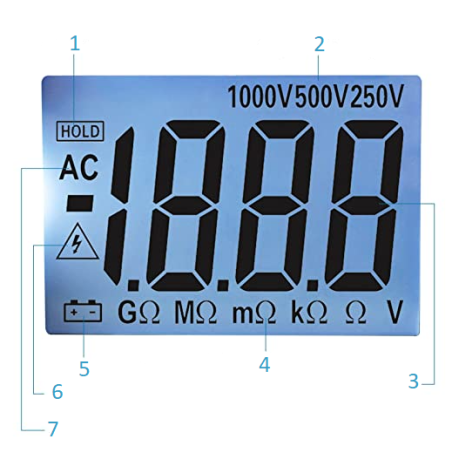

ELEMENTY WYŚWIETLACZA:

1. Funkcja przechowywania danych

2. Zakres pomiaru napięcia

3. Pomiar napięcia

4. Jednostka napięcia / rezystancji

5. Wskaźnik poziomu baterii

6. Wskaźnik wysokiego napięcia

7. Napięcie prądu zmiennego

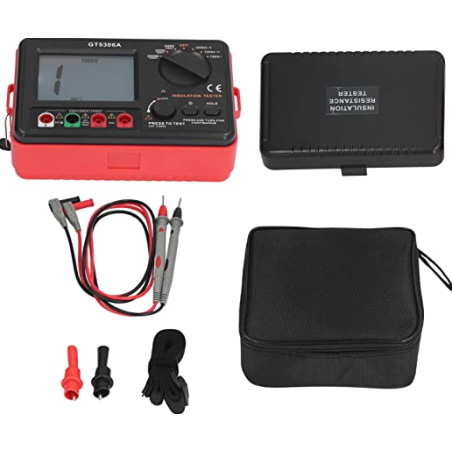

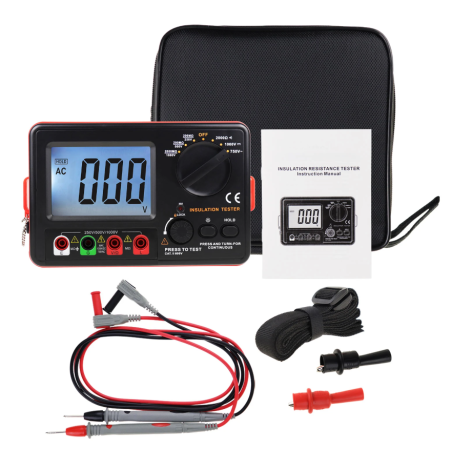

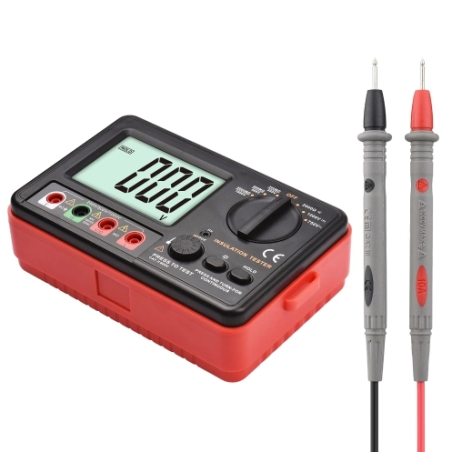

W ZESTAWIE:

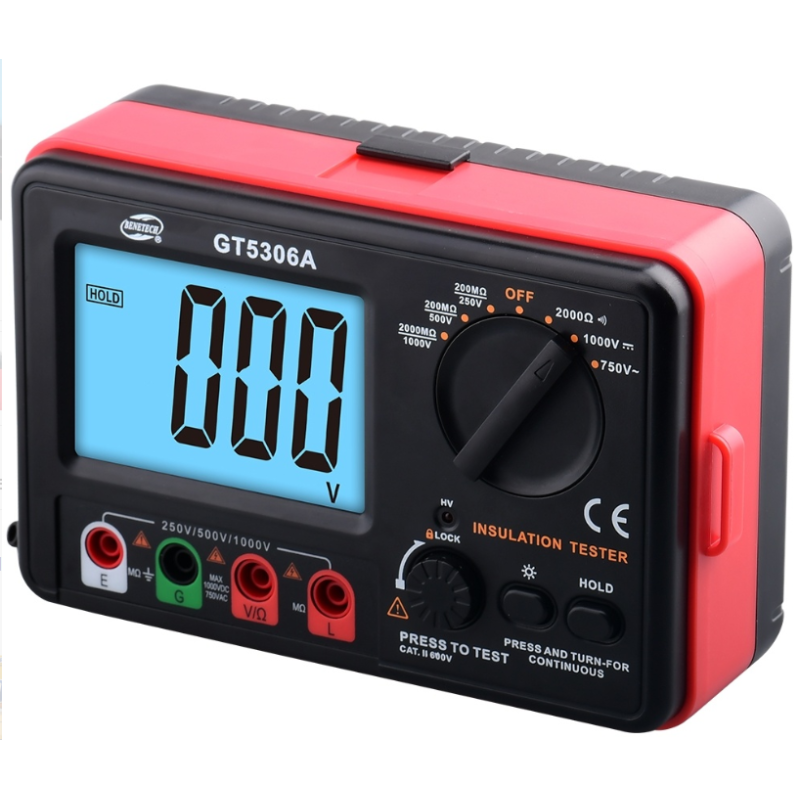

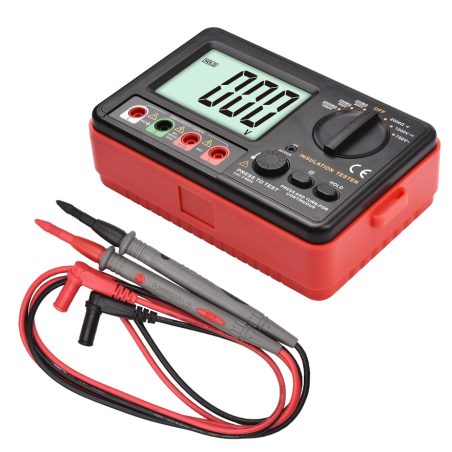

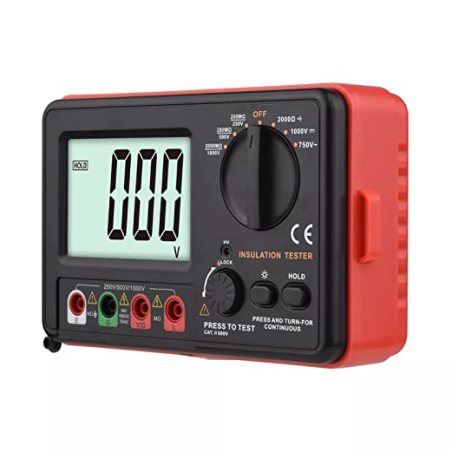

1x Miernik rezystancji izolacji wysokich napięć GT5306A

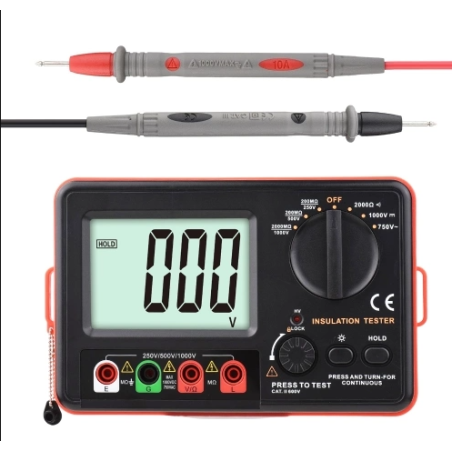

1x Czarny przewód pomiarowy

1x Czerwony przewód pomiarowy

2x Zaciski krokodylkowe

6x Bateria alkaliczna AA 1,5V

1x Instrukcja obsługi

1x Etui
