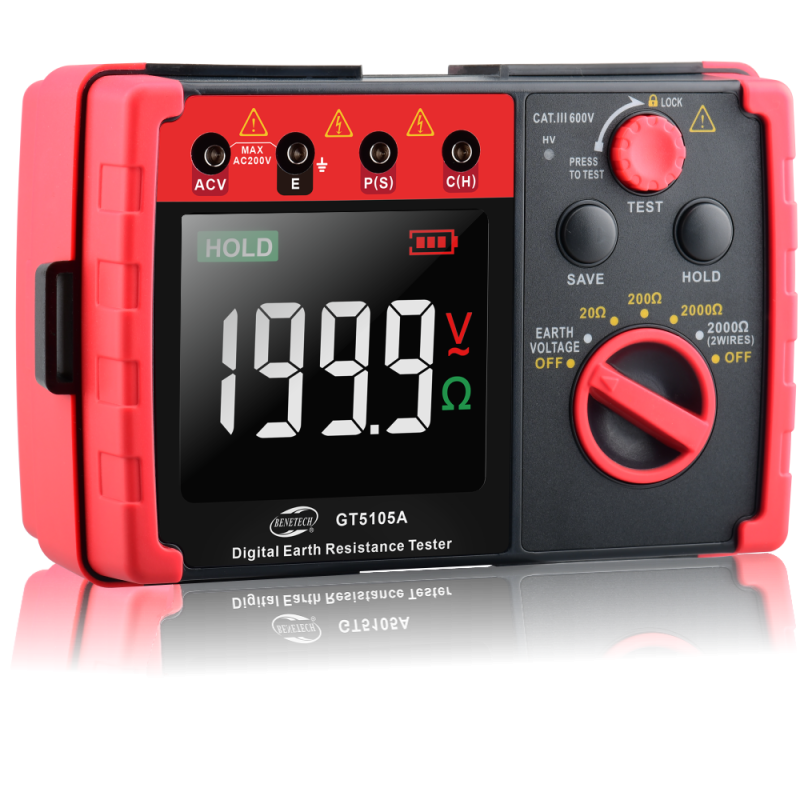

NAJWAŻNIEJSZE FUNKCJE:

pomiar rezystancji uziemienia ziemi (gleby)

prosty pomiar dwuprzewodowy

precyzyjny pomiar trójprzewodowy

pomiar potencjału ziemi

pomiar spadku napięcia w uziomie

wskazanie przekroczenia zakresu pomiarowego

miernik uziemień z przejrzystym i dużym wyświetlaczem LCD

wskaźnik stanu baterii

przechowywanie danych

DANE TECHNICZNE:

Specyfikacja:

Zasilanie: 6x bateria AAA 1,5V

Wymiary: 176 x 77 x 110mm

Waga: 2,45 kg (z etui)

Standardy aplikacji: IEC 61010-1 (CAT III 600V / CAT 1 5000V), IEC 61326-1 (EMC), IEC 60529 (IP40)

Środowisko pracy:

Temperatura: 5~40°C

Wilgotność: ≤80%

Wysokość ≤2000m

Warunki przechowywania:

Temperatura: -20~60°C

Wilgotność:≤70%

Metody wykonywania pomiarów:

Pomiar napięcia uziomowego

Średnia odpowiedzi

Pomiar rezystancji uziemienia:

Częstotliwość sygnału testowego: ok. 820Hz

Prąd: ok. 3,2mA dla 20Ω

Ochrona przed przeciążeniem:

Rezystancja uziemienia: 200V AC (10sek)

Napięcie uziomowe: 400V AC (30sek)

Pomiar rezystancji uziemienia:

Zakres: 20Ω / 200Ω / 2000Ω / 20000Ω (2 przewody)

Dokładność: ±(2%+10) / ±(2%+3) / ± (2%+3) / ± (2%+5)

Rozdzielczość: 0,01Ω / 0,1Ω / 1Ω / 1Ω

Pomiar napięcia uziomowego:

Zakres: 200V

Dokładność: ±(2%+5)

Rozdzielczość: 0,1V

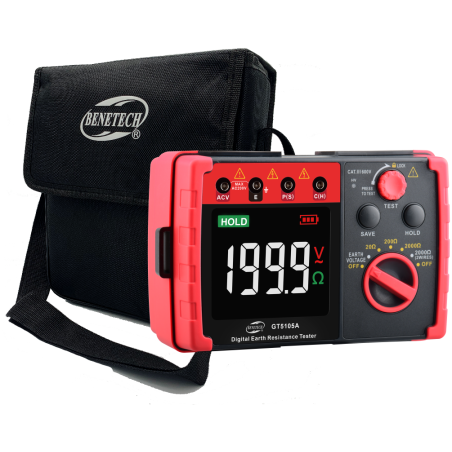

Elementy urządzenia:

1. Wyświetlacz LCD

2. Gniazda dla przewodów testowych

3. Przycisk zapisu

4. Przycisk "TEST"

5. Przycisk "HOLD"

6. Przełącznik obrotowy

Uwaga!!! Nie zaleca się wykonywania pomiarów w czasie trudnych warunków pogodowych, takich jak deszcze lub wyładowania atmosferyczne.

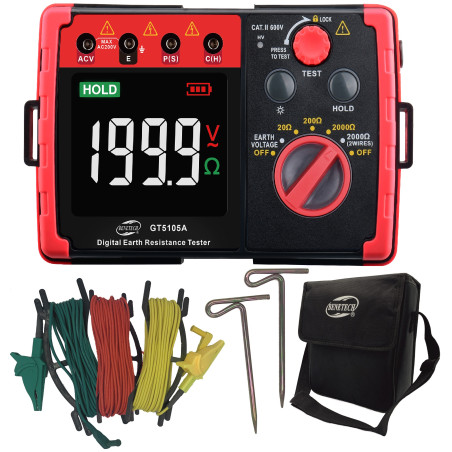

ZAWARTOŚĆ ZESTAWU:

miernik elektryczny uziemień

uziomy pomocnicze (pręty metalowe) 2 szt.

5 metrowy zielony przewód (z zaciskiem krokodylkowym)

10 metrowy żółty przewód (z zaciskiem krokodylkowym)

20 metrowy czerwony przewód (z zaciskiem krokodylkowym)

baterie AA 1,5V - 6 szt.

instrukcja obsługi w j. polskim

materiałowa torba z paskiem
